Nel complesso mondo dell’automazione industriale e del controllo di processo, efficienza, affidabilità e flessibilità sono fondamentali. ILPiattaforma software applicativa di ingegneria di controllo(CEASP) agisce come un sofisticato cervello digitale, orchestrando operazioni complesse in innumerevoli settori. Queste piattaforme sono molto più che semplici ambienti di programmazione; sono ecosistemi completi che integrano progettazione, esecuzione in tempo reale, monitoraggio, gestione dei dati e sicurezza. Per ingegneri, project manager e professionisti operativi, comprendere le proprie capacità e i diversi scenari applicativi è fondamentale per raggiungere l'eccellenza operativa e promuovere l'innovazione.
L'UWNTEKPiattaforma software applicativa di ingegneria di controlloincarna la tecnologia all'avanguardia nel software di ingegneria di controllo. Diamo priorità alla robustezza e alla versatilità, integrando numerose funzionalità chiave in un ambiente unificato:
Esecuzione multipiattaforma: funziona perfettamente in ambienti Windows e altri sistemi eterogenei.
Controllo in tempo reale: esegue algoritmi di controllo complessi con tempistiche precise.
Monitoraggio grafico: fornisce una visualizzazione intuitiva del processo in tempo reale.
Ampio database storico: archivia e gestisce in modo sicuro grandi quantità di dati operativi per l'analisi.
Sicurezza completa: implementa una solida gestione degli allarmi, interblocchi di sicurezza e registrazione degli eventi operativi.

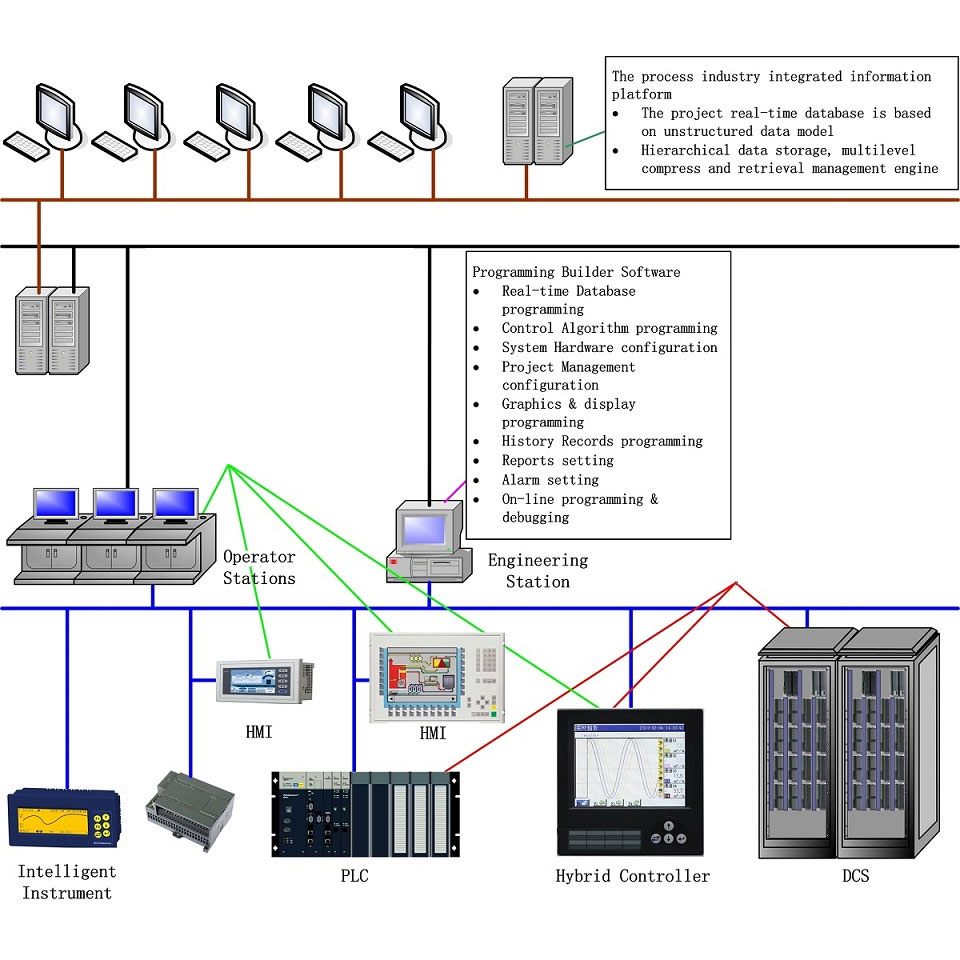

Ambiente unificato: integra ingegneria, configurazione, visualizzazione operatore e controllo in tempo reale. Architettura distribuita: il software di ingegneria, operatore e stazione di controllo sul campo viene eseguito sui livelli hardware corrispondenti (WS/OS/FCS) e comunica perfettamente su reti di controllo e di sistema.
| Categoria di funzionalità | Descrizione |
| Modellazione multidominio | Costruisce sistemi di controllo utilizzando modelli riutilizzabili (statici/dinamici, dati di processo), metodi (algoritmi di controllo/ottimizzazione) e interfacce di visualizzazione. Consente di "costruire" modelli e programmi di apparecchiature tramite riutilizzo e ricostruzione. Astrae dati, funzioni e grafica per una progettazione intuitiva ed efficiente. |
| Timbri sulla qualità dei dati in tempo reale | Identifica lo stato della qualità dei dati (guasti del canale, deviazioni di campionamento, superamenti dell'intervallo, stato della rete, ridondanza hardware). Garantisce dati affidabili e disponibili per un processo decisionale sicuro. Supporta la registrazione storica e l'analisi dei valori e dei timbri di qualità. |
| Pianificazione di algoritmi distribuiti e IEC 61131-3 | Utilizza una pianificazione basata sui dati e attivata da eventi. Supporta la programmazione grafica (FBD, LD, SFC) e testuale (ST, IL) secondo lo standard IEC 61131-3. Facilita l'integrazione della logica, del movimento e del controllo di processo. Consente l'incapsulamento, il riutilizzo, la configurazione offline, la configurazione online, la simulazione e il debug degli algoritmi. |
| Comunicazione aperta e database in tempo reale | Implementa driver (Modbus, ProfibusDP) e interfacce OPC. Utilizza una gestione di rete trasparente per l'integrazione di dispositivi di terze parti. Costruisce un database distribuito in tempo reale con interfacce coerenti a livello globale per l'integrazione dei dati multi-tempo reale e multi-semantica. |
| Sincronizzazione temporale di precisione | Utilizza il GPS tramite protocollo NTP per sincronizzare gli orologi su tutte le stazioni di controllo e operatore. Consente la registrazione accurata della sequenza di eventi (SOE) e la registrazione temporale unificata per tutta la registrazione dei dati. |
| Libreria di algoritmi di settore espandibile | Fornisce una libreria principale personalizzabile perfezionata con conoscenze specialistiche. Rilasciati come pacchetti di algoritmi specifici del settore per un caricamento semplice e un'applicazione immediata. Basato su un'architettura riutilizzabile/riconfigurabile e sulla modellazione unificata, aumenta significativamente l'efficienza ingegneristica. |
| SA-S88 Controllo lotti e gestione formule | Implementa gli standard ISA-S88 per la scomposizione dei processi, la standardizzazione della logica e il confezionamento dei moduli dell'apparecchiatura. Separa i ruoli di controllo e ingegneria di processo. Crittografa ricette e parametri batch critici. Aumenta la sicurezza, previene gli errori (perdite, contaminazione, operazioni errate), migliora l'efficienza/l'utilizzo delle apparecchiature. Ideale per industrie di processo multi-varietà e multi-batch. |
| Strumenti di produttività ingegneristica | Aggiornamento remoto: consente modifiche alla configurazione senza visite in loco. Configurazione collaborativa: consente il lavoro sincrono di più ingegneri su progetti di grandi dimensioni. Esportazione dei disegni as-built: genera una documentazione dettagliata del progetto dopo la messa in servizio. |
| Visualizzazione avanzata e HMI | Ricca libreria di dispositivi: semplifica la creazione e la modifica delle schermate HMI. Modelli di intestazione/piè di pagina: simili a PowerPoint, garantiscono stili di schermata coerenti ma personalizzabili. Accesso remoto basato sul Web: fornisce accesso browser senza installazione alle schermate dei processi con rigorosa autenticazione dell'utente. |
| Gestione allarmi e sicurezza | Sistema audio di allarme flessibile: suoni configurabili allineati con gruppi e livelli di allarme. Aree funzionali e di sicurezza: autorizzazioni utente granulari legate ai ruoli, salvaguardando l'integrità del progetto e la sicurezza operativa. |
D: Quali caratteristiche specifiche delPiattaforma software applicativa di ingegneria di controllosupportare questi diversi scenari applicativi?
R: La versatilità deriva dalle seguenti capacità principali:
Modellazione e riutilizzo multidominio: consente modelli di apparecchiature o unità di processo complesse precostruite e riutilizzate (pompe, reattori, trasportatori), accelerando significativamente la progettazione di applicazioni ripetitive o simili in diversi impianti o linee di prodotto.
IEC 61131-3 e pianificazione avanzata: fornisce flessibilità di programmazione, consentendo implementazioni che vanno dalla semplice logica ladder per la protezione delle macchine al sofisticato controllo predittivo del modello (MPC) per l'ottimizzazione dei processi, a sequenze complesse basate sullo stato per la produzione in batch. La pianificazione basata sui dati e attivata dagli eventi garantisce un'esecuzione deterministica, fondamentale per il controllo del movimento e gli interblocchi di sicurezza.
Potente elaborazione e integrazione dei dati: un database in tempo reale con marchio di qualità garantisce l'affidabilità del controllo e dei dati analitici. Gli standard di comunicazione aperti (OPC, Modbus, Profibus) consentono un'integrazione perfetta con un'ampia gamma di sensori, attuatori, PLC e sistemi di fabbrica esistenti (MES, ERP), rendendo la piattaforma ideale per aggiornamenti di brownfield e ambienti eterogenei.
Gestione di lotti e ricette (S88): è fondamentale per settori quali quello farmaceutico, alimentare e delle bevande e dei prodotti chimici speciali. La piattaforma supporta la definizione di ricette complesse, la gestione delle fasi delle apparecchiature, l'applicazione di procedure di sicurezza, la garanzia della tracciabilità dei lotti e la prevenzione degli errori degli operatori, fondamentali per la qualità, la conformità (GMP, FDA) e la produzione flessibile.
Scalabilità e gestione remota: l'architettura è scalabile da piccoli dispositivi autonomi a sistemi di grandi dimensioni distribuiti a livello di impianto. Gli aggiornamenti tecnici remoti e l'accesso HMI basato sul Web riducono significativamente i tempi di inattività e i costi associati al supporto e alla risoluzione dei problemi in loco.
D: Come funzionaUWNTEKrispondere a esigenze applicative di nicchia o avanzate?
R: UWNTEK include le seguenti funzionalità per affrontare sfide specifiche e complesse:
Sincronizzazione ad alta precisione (GPS/NTP): fondamentale per le applicazioni che richiedono una sequenza precisa degli eventi su sistemi distribuiti, come il rilevamento/isolamento dei guasti della rete elettrica (SOE) o il coordinamento di linee di produzione ad alta velocità su vaste aree.
Ingegneria collaborativa e documentazione as-built: essenziali per la gestione di progetti di grandi dimensioni (ad esempio centrali elettriche, raffinerie) con più team di ingegneri che lavorano simultaneamente, garantendo coerenza e producendo documentazione finale accurata per la conformità normativa e scopi di manutenzione.
Maggiore sicurezza e protezione: zone di sicurezza a grana fine e aree funzionali impediscono l'accesso o la manipolazione non autorizzata. Combinato con una solida gestione degli allarmi e il controllo procedurale S88, questo riduce i rischi nei processi pericolosi o negli ambienti di produzione ad alto valore. L'accesso Web remoto include protocolli di autenticazione rigorosi.
Librerie di settore specializzate: librerie di algoritmi preconfezionate su misura per settori specifici (ad esempio, modelli di reattori specifici per prodotti chimici, logica di macchine confezionatrici per alimenti e bevande) accelerano l'implementazione e incorporano le migliori pratiche del settore direttamente nella piattaforma.
