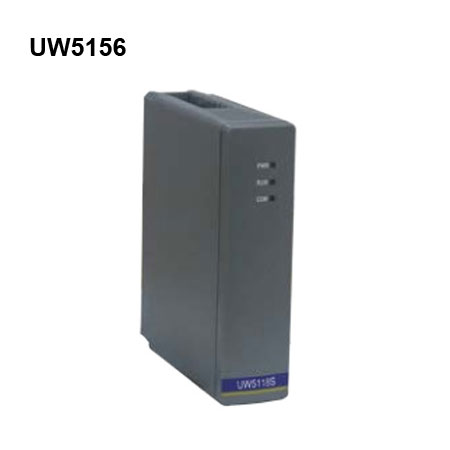

Questo modulo di uscita analogica a sicurezza intrinseca ha superato l'ispezione in conformità con gli standard GB3836.1 e GB3836.4 e ha ottenuto un certificato a prova di esplosione. È adatto per l'installazione e l'uso in aree sicure e può essere utilizzato con apparecchiature a sicurezza intrinseca nelle zone 0, 1 e 2 di aree pericolose per gas esplosivi.
Attraverso la configurazione software, supporta l'uscita analogica di 0~10mA, 0~20mA e 4~20mA;
Esegue automaticamente la compensazione della temperatura ambiente e la correzione del punto zero e del guadagno, senza necessità di regolazione o manutenzione;
Diagnosi automatica online e visualizzazione dello stato di funzionamento, identificazione rapida dei punti guasti, identificazione automatica delle disconnessioni;
Isolamento completo tra moduli e sistemi e tra moduli per escludere interferenze esterne;
Funzione di configurazione dello stato anomalo, è possibile scegliere di mantenere l'uscita o di emettere il valore impostato dall'utente;
Protezione contro le sovratensioni e supporto plug-in online modulo di supporto del circuito plug-in online e sostituzione online;
Bassa ondulazione, deriva a bassa temperatura, alta efficienza, alta stabilità, design dell'alimentatore con isolamento di tensione ad alta resistenza, con protezioni multiple come avvio graduale, protezione da cortocircuito in ingresso, limite di potenza in uscita e limite di corrente in uscita di distribuzione dell'alimentazione.
parametri tecnici
| nome del parametro | Indicatori tecnici | ||||||||||||||||||
| Tensione di ingresso nominale | 24 V CC (18 ~ 36 V CC) | ||||||||||||||||||
| segnale di input | Corrente: 0~10mA、0~20mA、4~20mA | ||||||||||||||||||
| rapporto di reiezione di modo comune | ≥120dB | ||||||||||||||||||
| Rapporto di reiezione della modalità serie | ≥60dB | ||||||||||||||||||
| Precisione di input | ±0,1%F.S. | ||||||||||||||||||
| Tensione di distribuzione | Tensione a circuito aperto <27V | ||||||||||||||||||
| Rigidità dielettrica | 2500 Vca (1 min) | ||||||||||||||||||
| Dimensioni | 115 mm×112 mm×13 mm | ||||||||||||||||||
| Ambiente di installazione | L'installazione in loco deve essere conforme allo standard GB3836.15-2000 ed essere installata in un luogo non pericoloso e non devono essere presenti forti vibrazioni, impatti, gas o polvere corrosivi per i componenti del prodotto nell'ambiente circostante. Nota: per i prodotti che hanno superato l'ispezione antideflagrante, i componenti e le strutture che influiscono sulle prestazioni antideflagranti non possono essere modificati a piacimento. |
||||||||||||||||||
| ambiente di lavoro | Temperatura ambiente: -20℃~60℃ Umidità relativa: 10%~90%RH (senza condensa) Pressione atmosferica: 80~110KPa |
||||||||||||||||||
| Segnaletica antideflagrante | [Ex ia Ga] IIC | ||||||||||||||||||
| Parametri a sicurezza intrinseca | Terminali C、D: Uo=28 V CC, Io=93 mA, Po=651 mW, Um=250 V CA/CC IIC:Co=0,05uF, Lo=2,4mH; IIB:Co=0,65uF, Lo=7,2mH; IIA:Co=2,15uF, Lo=19,2mH. |
||||||||||||||||||
| Principio di corrispondenza dei parametri a sicurezza intrinseca |
|
